为什么变频器需要制动电阻?

来源:Autrou.com    作者:奥创电子   日期:2019-10-16

变频器是应用变频技术与微电子技术,通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

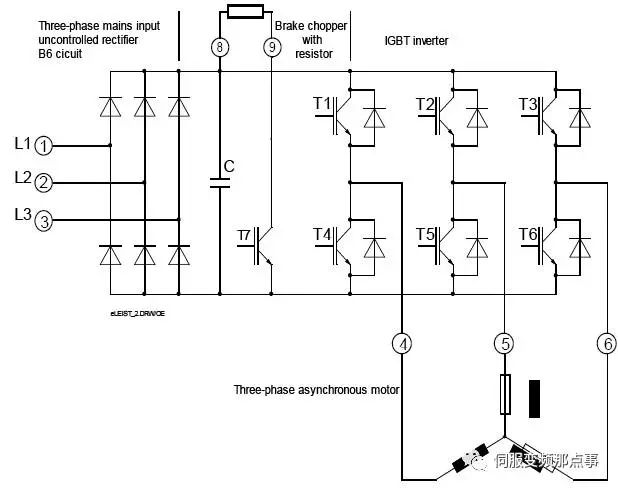

从变频器的工作原理可知,改变电机工作电源频率需要经过整流-->逆变的过程,制动电阻就处在整流后的位置,见下图⑧和⑨之间的电阻:

为什么变频器需要制动电阻?

那么制动电阻是起什么作用呢?

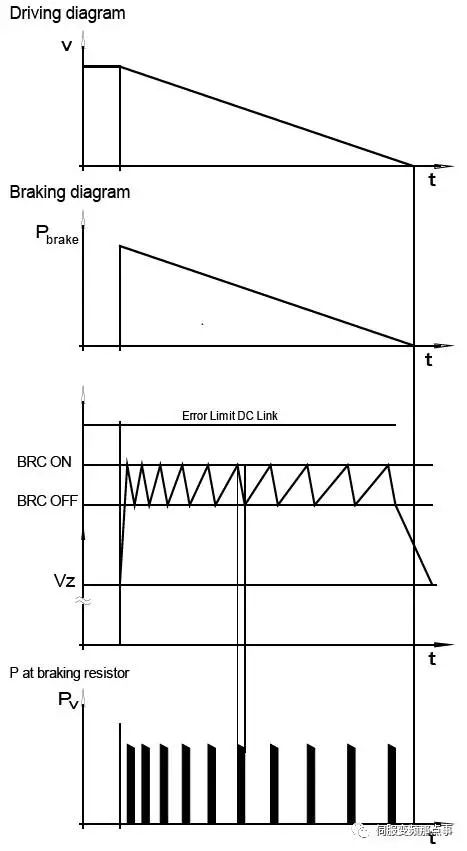

下图示例中,
当电机处在减速阶段时,电机开始向变频器反馈能量,即P-brake;
然后直流侧电压开始升高,当电压升高到一定阈值后,制动斩波器(BRC)处于ON的状态,此时反馈的能量开始释放到制动电阻上,即Pv
由于多余的能量通过制动电阻以热能的形式消耗掉,因此直流侧电压开始降低,当降低到一定阈值后,制动斩波器(BRC)处于OFF的状态,制动电阻不再工作。

为什么变频器需要制动电阻?

以上就是制动电阻工作的原理及流程。

一般情况下,由于各厂家的设计理念不同,直流侧的电容在设计上可能存在差异。

有些产品电容大,在工作时,能够吸收较多的能量,当工况不十分严苛时,可能就不需要制动电阻也能正常工作。

有些产品电容小,无法吸收反馈能量,此时加制动电阻就十分必要的,像SEW的MDX61B或者MC07B不加制动电阻时,如果报警F04或者F07,很有可能就是因为没有制动电阻的原因。
