变频器在快速制动时选用制动电阻的方法?

来源:Autrou.com    作者:奥创电子   日期:2019-02-02

变频器在快速制动时选用制动电阻的方法与平时制动不一样,这时配制动电阻需要计算电阻阻值R和功率Pr,为了在市场上买到标准的制动电阻,选型上可以适当的放大(即阻值比计算值选小,功率选大,但要考虑制动单元额定电流),计算方法如下:

1、阻值的选择
制动时,电机的再生能量几乎全部消耗在制动电阻上。可根据公式:
U*U/R=Pb
式中:U----系统稳定制动的制动电压(对于380VAC系统一般取700V)

2、制动电阻的功率选择
理论上制动电阻的功率和制动功率一致,但是考虑到降额为70%。可根据公式:
0.7*Pr=Pb*ED
Pr----制动电阻功率

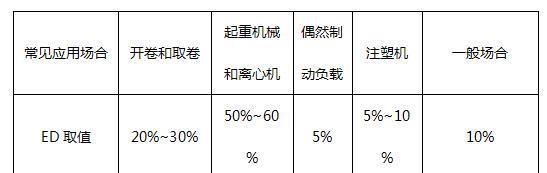

ED----制动频度,即制动过程占整个工作过程的比例

变频器在快速制动的时选用制动电阻方法?
