变频器刹车电阻简要计算方法！

配刹车电阻需要计算电阻阻值R和功率Pr，为了在市面上买到标准的刹车电阻，选型上可以适当的放大（即阻值比计算值选小，功率选大，但要考虑制动单元额定电流），计算方法如下：

1、阻值的选择
制动时，电机的再生能量几乎全部消耗在刹车电阻上。可根据公式：
U*U/Pb=R

式中：U----系统稳定制动的制动电压（对于380VAC系统一般取700V）；Pb----电机功率

2、刹车电阻的功率选择
理论上刹车电阻的功率和制动功率一致，但是考虑到降额为70%。可根据公式：
Pr=（Pb*ED）/0.7
Pr----刹车电阻功率

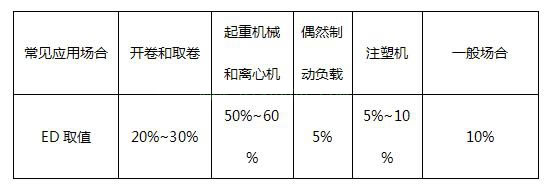

ED----制动频度，即制动过程占整个工作过程的比例。
