线绕电阻的生产工艺及材料说明

来源:Autrou.com    作者:奥创电子   日期:2019-07-22

线绕电阻,也叫绕线电阻,是电路中最常用的电阻产品。其基本的生产工艺是在氧化铝陶瓷棒状基体或其他绝缘基体上绕制电阻丝,电阻丝为镍铬或铁铬铝等合金材料,电阻丝的两端连接固定脚,电阻丝外围使用不同的封装材料封装。线绕电阻具有大功率,耐高温,低噪音等特点。

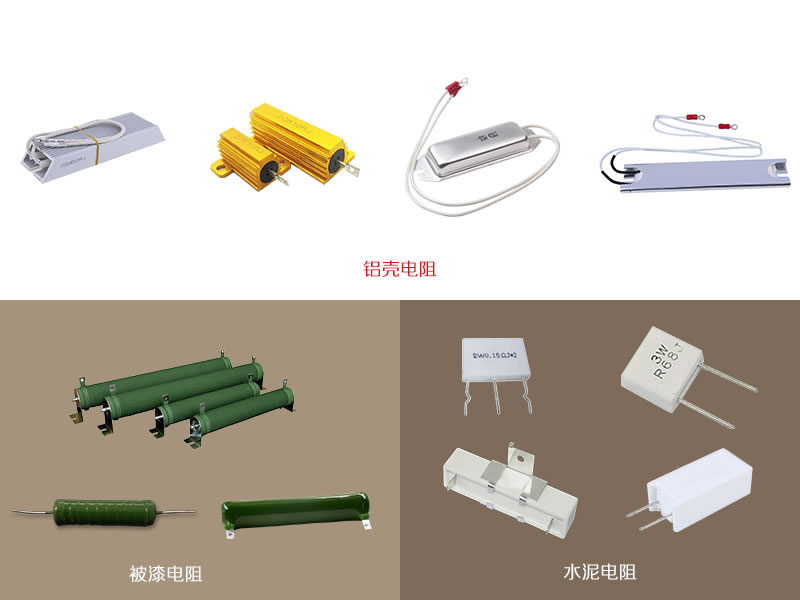

线绕电阻的生产工艺及材料说明

下面我们就线绕电阻每个部分的材料做一分析:
一、绝缘基体: 线绕电阻通常采用氧化铝陶瓷基体作为绝缘体,小功率的线绕电阻一般采用实心陶瓷棒,大功率的绝缘基体一般采用空心绝缘棒,棒体的质量差异对电阻的散热性能和电性能会产生非常大的影响。

二、封装材料:一般有绝缘漆、硅树脂被釉涂料混合材料、塑封、陶瓷、铝壳等5种。绝缘漆是最经济的封装材料,且工艺简单,只需要涂在绕好电阻丝的基体上面,经低温烘干。绝缘性能一般,且对电阻的散热作用不大,所以涂绝缘漆的线绕电阻一般工作温度都不高,不适合用在高温及高可靠性要求的场合。

三、电阻线材:电阻的线材的不同直接决定了电阻的温飘,阻值的大小,也影响电阻的短时过载能力和阻值的长期稳定性。镍铬合金是最常用的线材,但各个线材供应厂家的质量和工艺千差万别,合金中微量元素的成份也不尽相同。高质量的线材在高温烧结的过程中电性能变化很少,质量稳定。同样大小的基体绕制不同等级的线材所得到的阻值范围差别很大。这就是为什么同等功率的线绕电阻,国内厂家往往只能做到千欧级别,国外厂家可以做到上百千欧甚至几十兆欧姆。不同的阻值,不同的功率,需要选择不同的线号。

陶瓷封装的线绕电阻国内习惯称为水泥电阻,这类电阻都有一个预先成型的陶瓷外壳,把绕制成型的基体放入外壳,然后经一侧灌入绝缘材料。这类电阻散热性能良好,经济实惠,但体积大,重量高,不适合用于高可靠性场合。铝壳封装的线绕电阻今天已经非常普遍,铝外壳的散热能力超强,所以一般都适用于于大功率应用的场合。有些铝壳散热电阻同时结合水冷来散热。有些大功率线绕电阻使用扁平的线材绕制在陶瓷基体上,为了利于散热没有经过封装,这类电阻一般作为刹车电阻和高电流电阻使用,阻值一般较低,功率一般都在500W以上。

硅树脂封装分为普通的硅树脂和高温硅树脂,大部分的精密线绕电阻都采用硅树脂封装,因为它和被漆电阻的生产工艺基本相同,没有高温的烧结过程,所以不会因为高温烧结对绕线材料的电性能产生影响。高温硅树脂封装的线绕电阻最高工作温度一般在175℃,绝缘涂料也是一种封装材料,工艺简单,封装完成后电阻的散热性能良好,但缺点是长时间高温工作后容易产生掉皮现象,所以不适合应用于高震动的设备中。使用绝缘涂料的一半是功率比较大的线绕电阻。

混合材料封装的线绕电阻性能良好,成本介于被漆电阻和硅树脂电阻之间,封装的表面凹凸不平,但不影响性能。一般混合材料封装的线绕电阻功率都下于10W,这种封装材料在国内比较少见。塑封一般针对贴片的线绕电阻和低阻线绕电阻,是将绕制好的基体封装在一个成型的塑料外壳内,其最高的工作温度可以达到175℃,高温工作不会产生掉皮现象,但散热性能一般。塑封线绕电阻的功率一般都在10W以下。
