• RY15 氧化膜电阻 金属氧化膜电阻
  • RY15 氧化膜电阻 金属氧化膜电阻

RY15 氧化膜电阻 金属氧化膜电阻

  • 额定功率:1/2W

  • 阻值范围:0.1Ω~100KΩ

    Ω
  • 最高精度:±1%

  • 电阻技术:膜式电阻

  • 封装材料:合金金属

  • 封装方式:真空蒸发

  • 安装方式:焊接安装

  • 工作温度范围:-55~+125℃

  • 外型尺寸:L=9mm D=3.5mm

  • 应用领域:家电、通讯、仪器仪表

产品详情

■ 产品简介

金属氧化膜电阻器就是以特种金属或合金作电阻材料,用真空蒸发或溅射的方法,在陶瓷或玻璃基本上形成氧化的电阻膜层的电阻器。金属膜电阻器一般采用真空蒸发工艺制得,即在真空中加热合金,合金蒸发,使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜电阻器优良。金属膜电阻器的制造工艺比较灵活,不仅可以调整它的材料成分和膜层厚度,也可通过刻槽调整阻值,因而可以制成性能良好,阻值范围较宽的电阻器。

■ 结构图

RY金属氧化膜电阻器结构图

■ 外型尺寸及主要技术指标

RY金属氧化膜电阻器尺寸图

◆ 外型尺寸尺寸单位:mm

型号

外形尺寸(mm)

L

D

l

d

RY15

9±0.5

3.5±0.5

27±2

0.55±0.05

◆ 主要技术指标

型号

额定功率(W)

阻值范围(Ω)

精度(%)

元件极限电阻(V)

耐电压(V)

温度系数(PPM/℃)

RY15

1/2

0.1Ω~100KΩ

±1%
±2%
±5%

250

400

±250%

■ 降功耗曲线图

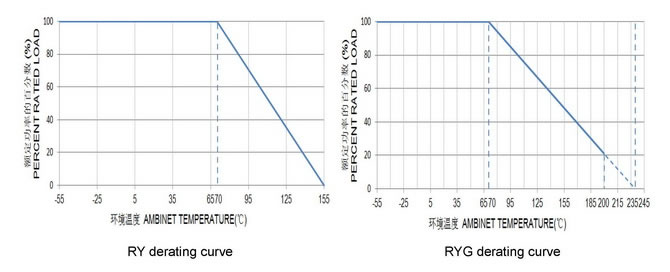

RY金属氧化膜电阻器降功耗曲线图

■ 主要检验项目、试验方法及性能要求

检验项目

性能要求

试验方法

可焊性

浸润面积≥95%

焊槽法 235±5℃,2s

引出端强度

ΔR≤±(1%R+0.05Ω)

10N,30s

恒定湿热

ΔR≤±(5%R+0.1Ω)

40±2℃,93±3%RH,1000h

振动

ΔR≤±(1%R+0.05Ω)

10~500Hz,0.75mmm or 98m/s2,6h

耐焊接热

ΔR≤±(1%R+0.05Ω)

260±5℃ 10±1s

温度快速文化

ΔR≤±(1%R+0.05Ω)

-55℃,30min/125℃,30min,5cycles

70℃耐久性

ΔR≤±(5%R+0.1Ω)

70±2℃,PR,1000h

过载

ΔR≤±(1%R+0.05Ω)

2.5 VR,5s

■ 客户选型 例如:RY 1/4W 20Ω ±5%,型号:RY-14-20R-J

RY

14

20R

J

代码

额定功率

阻值

精度

RY系列
RYG系列

14/14S=1/4W

15/15S=1/2W

16/16S=1W

17/17S=2W

18/18S=3W

S5/5=5W

7=7W

0R1=0.1Ω

0R22=0.22Ω

100R=100Ω

F=±1%
G=±2%
J=±5%

■ 电阻使用建议

◆电阻在使用电路中最好留1.5倍的功率余量,如电路中电压100V,电流0.01A,计算功率P=100*0.01=1W,这时候电阻不能使用1W的,计算1*1.5=1.5W,没有1.5W的电阻故需用到2W的电阻。

◆电阻在使用过程中不能超过电阻的最高使用电压
