固定式和可调式大功率波纹、绕线电阻

来源:Autrou.com    作者:奥创电子   日期:2020-12-24

绕线电阻器是用镍铬线或锰铜线、康铜线绕在瓷管上制成的,分固定式(RX20线饶电阻)和可调(RX20-T可调电阻)试两种。 绕线电阻器的特点是阻值精度高,工作时噪声小、稳定可靠,能承受高温。

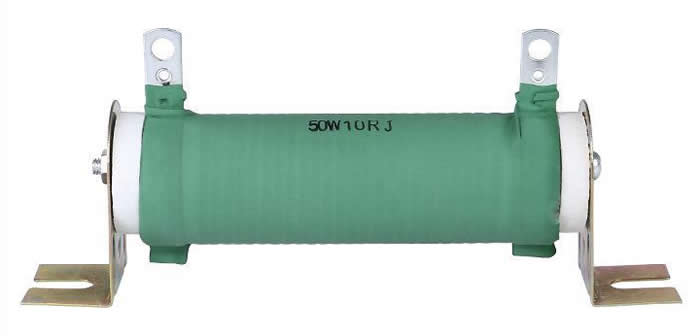

固定式大功率绕线电阻
固定式大功率绕线电阻

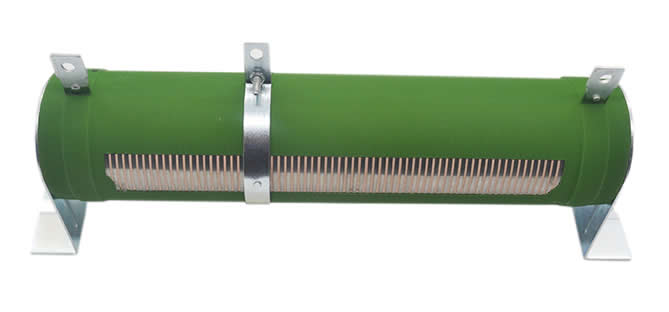

可调式大功率绕线电阻
可调式大功率绕线电阻


在环境温度170℃下仍能正常工作。但它体积大、阻值较低,大多在100KΩ以下。另外,由于结构上的原因,其分布电容和电感系数都比较大,不能在高频电路中使用。

这类电阻通常在大功率电路中作降压或负载等用。

☆特性:RX20被漆线绕电阻选用高阻燃耐高温无机涂漆层,有效保护电阻丝不被氧化,使用寿命长,易于散热.

☆应用:电梯,亚孤焊机,起重机械,建筑机械,轧机,拉丝机,离心机,负荷试验。

☆制作:线绕电阻器是用电阻丝绕在绝缘骨架上构成的。电阻丝一般采用具有一定电阻率的镍铬、锰铜等合金制成。绝缘骨架是由陶瓷、涂覆绝缘层的金属等材料制成管形、扁形等各种形状。

电阻丝在骨架上根据需要可以绕制一层,也可绕制多层,或采用无感绕法等。

☆特点:RX20线绕固定电阻器为夹环固定,纵向引出,表面涂耐高温绝缘涂料,适用于小电流、大阻值;具有功率大、耐过载能力强、性能可靠、使用方便等特点。

☆用途:广泛使用于各种电器设备和电子仪器的直流或交流作降压分流负载使用。

☆电阻器技术参数: 功率范围: 10W-10000W 阻值范围: 1Ω-100KΩ 额定温升: ≤375℃ 电极与安装架之间耐压:3KV 防护等级:IP:00 额定功率下阻值变化≤±3%

短时负荷能力:10倍功率6秒 环境温度:-55℃+315℃

大功率线绕电阻包括固定线绕电阻、波纹线绕电阻、可调线绕电阻;可以按照客户要求加工定制,一支电阻还可以实现多个阻值,可做成无感和可调方式。

适用行业:焊机、电梯、发电机、音响、变频器等。

奥创电阻,超可靠 超耐用
固定式和可调式大功率波纹、绕线电阻
