4W RX21被漆线绕电阻器 瓷棒线绕电阻

  • 额定功率:4W

  • 阻值范围:R1~15K

    Ω
  • 最高精度:±0.1%

  • 电阻技术:线绕电阻

  • 封装材料:阻燃漆或珐琅

  • 封装方式:被漆

  • 工作温度范围:-55℃~+155℃

  • 外型尺寸:L=22mm W=7mm

  • 应用领域:电信通讯、仪器仪表

*备注 若用于高频电路时,应订购无感电阻器,订货时需声明。无感电阻器在产品标志前加“N”。

产品详情

■ 产品特点

1、通过专业的封帽或压帽设备将铜线的帽盖与电阻瓷体紧密结合,确保电阻的稳定性。
2、电阻基本陶瓷采用氧化铝陶瓷或滑石瓷,确保了很好的稳固性和散热性。
3、上面缠绕金属合金丝,再采用不燃性涂漆包封,具有体积小、耐热性好、温度系数小、阻值精度高、短时间超负载性能优、阻值经年无变化等特性、可制作无感型,规格尺寸可按客户要求制作。
4、可依客户要求制作卧式安装、立式安装或者成型立式安装。

■ 结构图

RX21被漆线绕电阻器结构图

■ 规格尺寸和技术指标

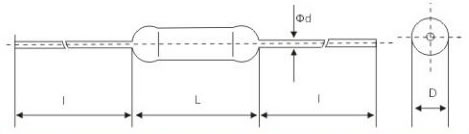

RX21被漆线绕电阻器规格尺寸

◆ 规格尺寸尺寸单位:mm

型号

额定功率(W)
(70℃)

外形尺寸(mm)

L±2

D±1

d±0.05

1±3

RX21

4W

16

5

0.8

25

*备注 客户有特殊要求,可以协商定制。

◆ 技术指标

型号

额定功率(W)

温度系数(PPM/℃)

阻值范围(Ω)

额定功率
环境温度

使用温度范围

0.1%、0.25%、0.5%

1%、3%、5%

RX21

4W

±25,±50,±100,±250

R1~15K

R01~15K

±70℃

-55℃~+155℃

■ 降功耗曲线图

RX21被漆线绕电阻器降功耗曲线图

■ 性能指示

试验项目

性能要求

试验方法

短时间过负载

△R≤±(1%R+0.05Ω)

10V,5S

温度快速变化

△R≤±(1%R+0.05Ω)

55℃/275℃,30min 5cycle

耐焊接热

△R≤±(1%R+0.05Ω)

125℃,16H/55℃,RH93±3%,24h/-55℃,2h/15~35℃,8.5kpa,1h

气候顺序

△R≤±(5%R+0.1Ω)

350±10℃,3.5+0.5s

70℃耐久性

△R≤±(5%R+0.1Ω)

70±2℃,PR,1000h

■ 客户选型 例如:RX21 10W 30KΩ ±1% 温度系数为±100PPM/℃,型号:RX21-10-30KR-FK;低电感,在型号中加入字母N,例如: N RX21-10-30KR-FK

RX21

10

30KR

J

B

代码

额定功率

阻值

精度

温度系数

RX21系列

05=5W

10=10W

25=25W

100=100W

300=300W

0R1=0.1Ω

0R22=0.22Ω

100R=100Ω

B=±0.1%

C=±0.25%

D=±0.5%

F=±1%

H=±3%

J=±5%

L=±250PPM

B=±200PPM

K=±100PPM

Y=±50PPM

■ 电阻使用建议

◆电阻在使用电路中最好留1.5倍的功率余量,如电路中电压100V,电流0.01A,计算功率:P=100*0.01=1W,这时候电阻不能使用1W的,计算1*1.5=1.5W,没有1.5W的电阻故需用到2W的电阻。
