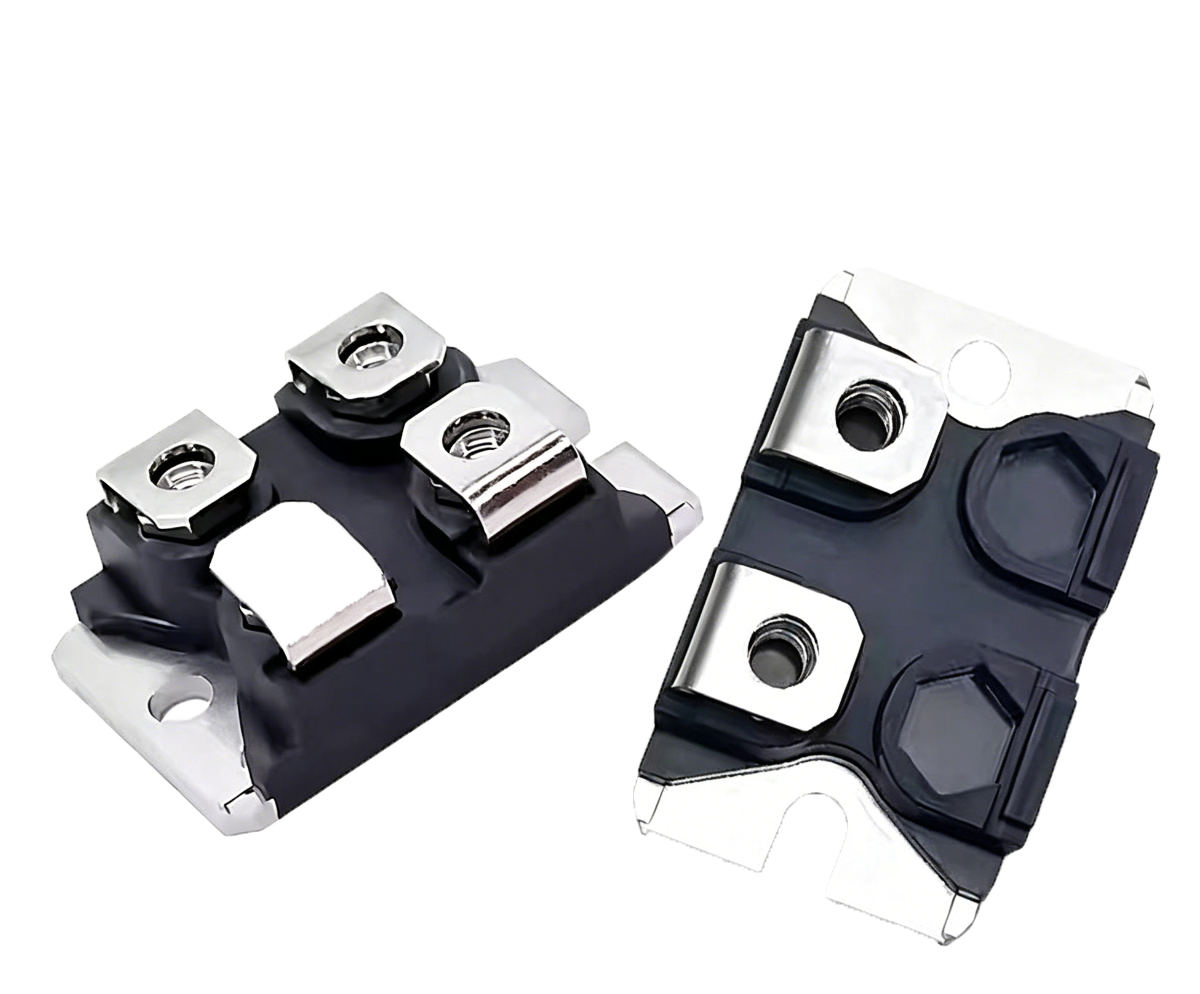

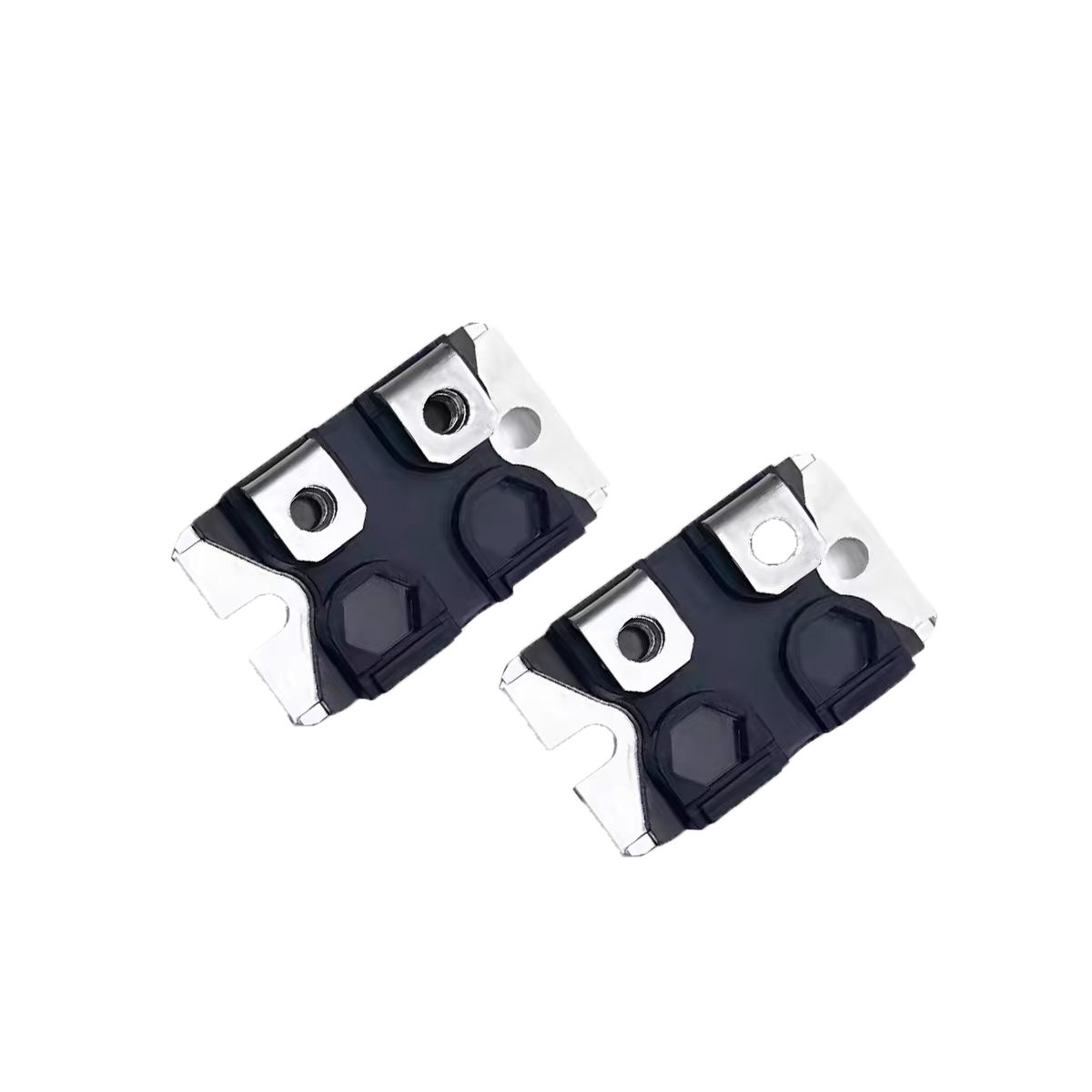

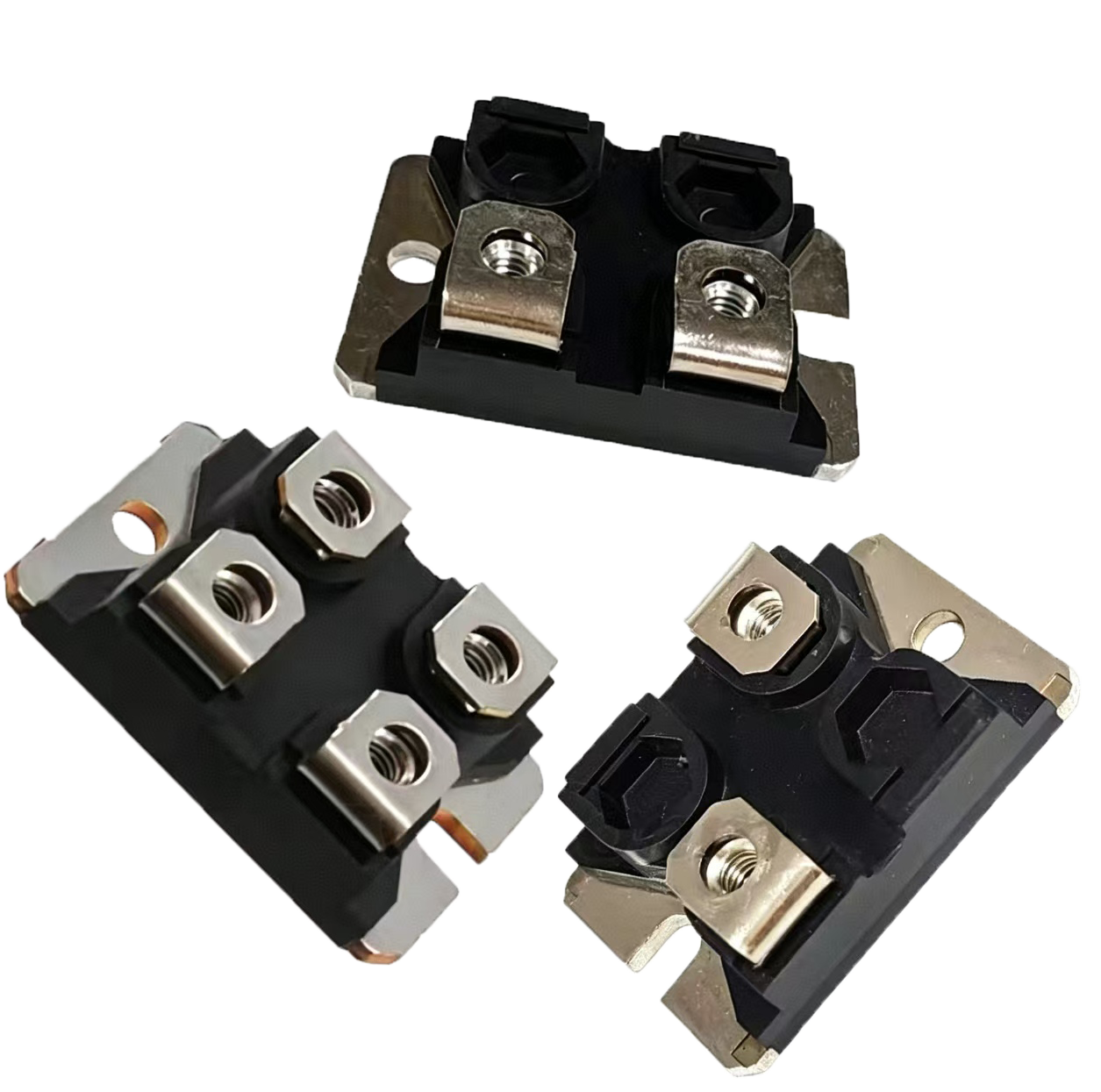

RTP35 功率型厚膜无感电阻器

■ 产品简述及特点

全称：RTP 功率型厚膜无感电阻器（Power type Thick film Non inductive Resistor） 核心特点：平面厚膜无感工艺、TO 功率封装、高频低感、脉冲耐受力强、基板与散热底板绝缘，区别于绕线电阻，无寄生电感，适合高频缓冲、射频、脉冲泄放场景。采用96% 氧化铝陶瓷基板，基板上印刷钌系贵金属厚膜电阻浆料，激光调阻，平面无感排布（无绕线），模压环氧树脂塑封，背部自带金属散热基底；导电电阻层与金属散热底板之间高压绝缘，单颗 M3/M4 螺丝固定散热器，装配简单。  结构组成：氧化铝基板→ 厚膜电阻层→ 铜引出端子→ 模压封装胶→ 金属散热底座。

1. 阻值范围：1Ω ~ 数百 KΩ;（常规现货：2.7R、3.9R、5R、10R、15R、20R、10K、20K、100K 等，支持非标阻值定制）
2. 精度等级：F ±1%、G ±2%、J ±5%
3. 电阻温度系数 TCR：≤ ±150ppm/℃（-55℃~+155℃）
4. 最大工作电压：350V
5. 耐压：AC 1800V（60s）；绝缘电阻≥10GΩ;（500VDC 测试）
6. 工作温度区间：-65℃ ~ +150℃

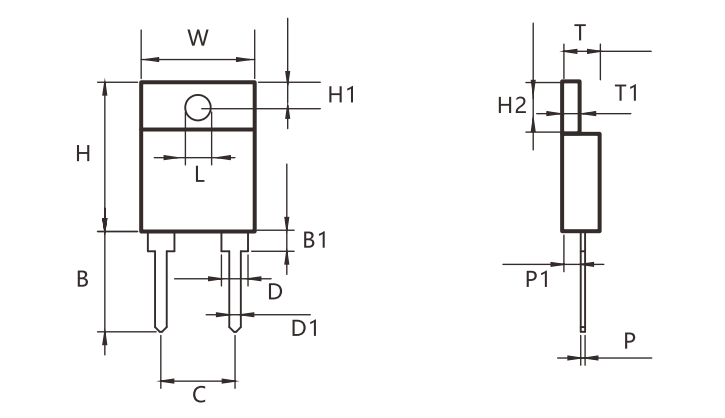

■ 产品尺寸图

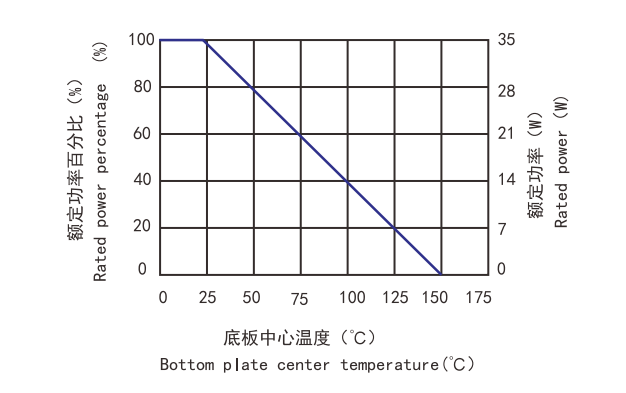

■ 降额曲线图

◆ 产品尺寸表尺寸单位：mm

*备注 客户有特殊要求，可以协商定制。

■ 性能指示

■ 客户选型 例如：RTP100/120RJ(RTP100,120R,±5% )
