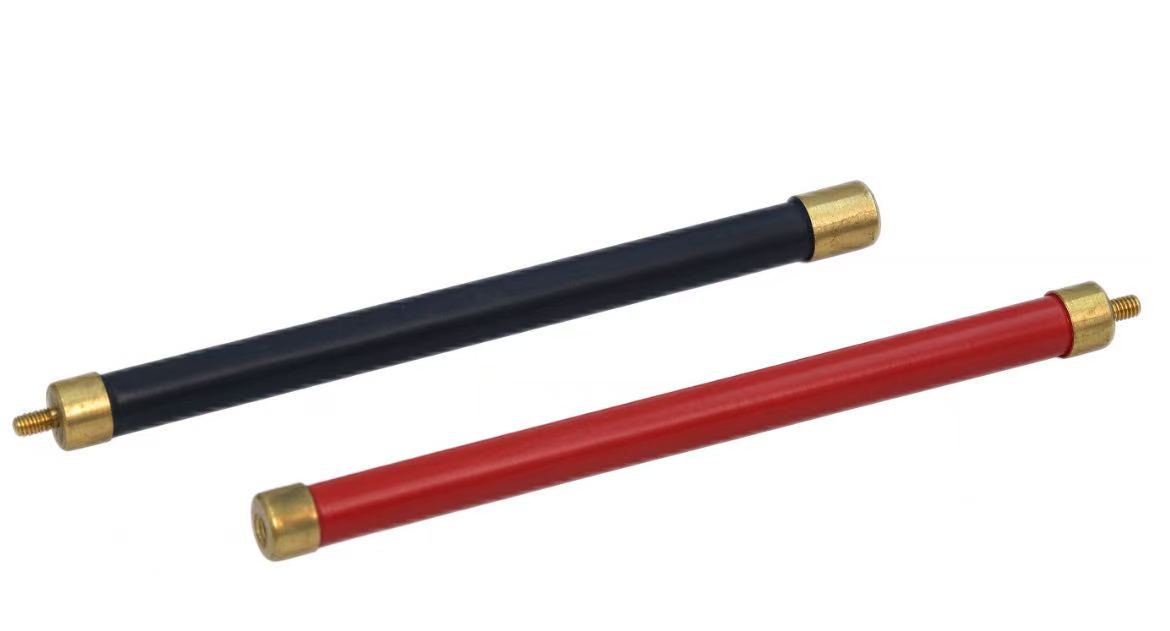

■ 产品简述及特点
电阻基体采用 95% 以上的高品质陶瓷，电阻膜层采用贵金属银、钌、钯等成分浆料，硅树脂和玻璃介质封装，引出端采用镀锡螺母或螺丝；经 850 ℃高温烧结而成，导热好，电性能稳定，具有耐高压、无感、耐脉冲、高稳定性、耐潮湿，可在空气、高压油、环氧树脂中使用。
1、额定功率范围：13W~500W。
2、耐压范围：AC 2.5KV~AC 45KV 50Hz/5s。
3、精度范围：±0.5%± 1% ± 2% ± 5% ± 10%。

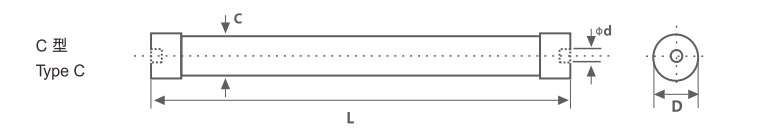

■ 产品尺寸图

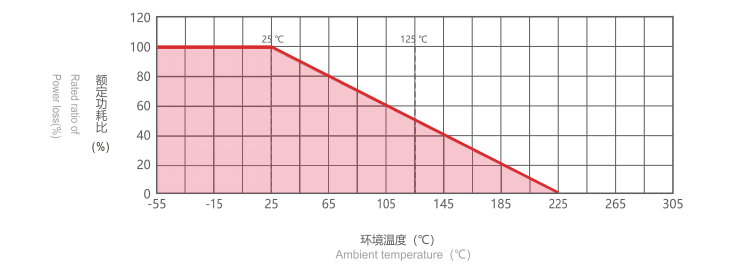

■ 降额曲线图
◆ 产品尺寸表尺寸单位：mm
型号 | 功率W（25℃） | 功率W(125℃) | 尺寸（MM） | 最大工作电压（KV） | 脉冲电压（KV）1.2/50uS | 阻值公差 | ||||
| HVR80 | 外形 | L±2 | D±1 | C±0.5 | φd | |||||
| 3108 | C | 3.5 | 2.5 | 31 | 8 | 7 | M4 | 6.0 | 9.0 | D（±0.5%），F(±1%)，G(±2%) |
*备注 客户有特殊要求，可以协商定制。
■ 性能指示
试验项目 | 性能要求 | 试验方法 |
短时间过负载 | △R≤±(0.2%R+0.1Ω) | 5倍额定功率，但不超过1.5倍最大持续工作电压，连续5S |
绝缘电阻 | R≥1000M Ω | DC 1000V |
介质耐压 | 无击穿或飞弧 | VDC 1000V 50Hz，5S |
负载稳定性 | △R≤±(0.5%R+0.1Ω) | 1000小时额定功率（室温） |
冷热冲击 | △R≤±(0.2%R+0.1Ω) | Mil-Std-202，方法107，条件C |
防潮能力 | △R≤±(0.4%R+0.1Ω) | Mil-Std-202，方法106 |
工作环境温度 | △R≤±(0.2%R+0.1Ω) | -55°C~225°C |
■ 客户选型 例如：HVR80CK15609K100MF（HVR80, 螺母+螺母，黑色，尺寸 152×9，±100ppm/℃，100MΩ，±1%）
HVR80 | C | K | 15209 | K | 100M | F |
产品型号 | A=引线 B=螺钉+螺母 C=螺母+螺母 D=螺钉+螺钉
| 封装 | 尺寸（长*直径） | 温度系数 | 阻值 | 精度 |
K=黑色 L=绿色 H=红色 U=蓝色 | 15209=152×9 7211=72×11 5208=52×8 | J=±200PPM K=±100PPM L=±50PPM M=±25PPM | 10K2=10.2KΩ 1M=1MΩ 1G5=1.5GΩ | D（±0.5%） F(±1%) G(±2%) J（±5%） K(±10%) |
