■ 产品简述及特点
电阻基体采用 95% 以上的高品质陶瓷，电阻膜层采用贵金属银、钌、钯等成分浆料，硅树脂和玻璃介质封装，经850 ℃高温烧结而成，导热好，电性能稳定，具有耐高压、无感、耐脉冲、高稳定性、耐潮湿，可在空气、高压油、环氧树脂中使用。
1、额定功率范围：0.25W~5W。
2、耐压范围：AC 0.5KV~AC 3KV 50Hz/5s。
3、精度范围：± 1% ± 2% ± 5% ± 10% 。

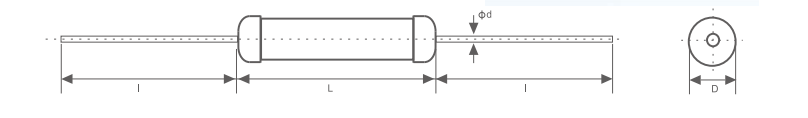

■ 产品尺寸图

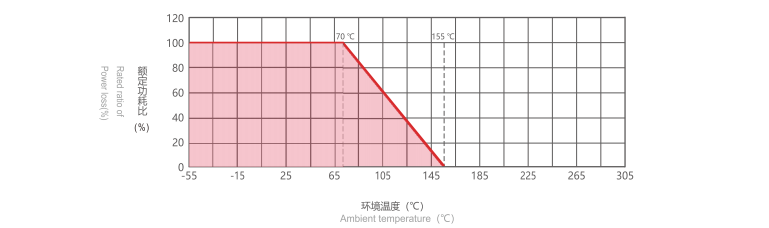

■ 降额曲线图
◆ 产品尺寸表尺寸单位：mm
型号 | 功率W（25℃） | 尺寸（MM） | 封装颜色 | 耐电压（V） | 最高使用电压（V） | 最高过负荷电压（V） | 阻值公差 | |||
| L±2 | D±2 | I±2 | φd±0.1 | |||||||
| RI40 | 1/4 | 6.0 | 2.4 | 26 | 0.6 | 粉色 | 500 | 500 | 700 | F(±1%) G(±2%) J(±5%) K(±10%) |
*备注 1.客户有特殊要求，可以协商定制。 2.额定功率将受到工作电压的影响。
■ 性能指示
试验项目 | 检查方法 | 性能要求 | 试验标准 |
过负荷特性 | 2.5倍额定电压（≤最高过负荷电压）5S | R≤±（1%±0.05Ω） | GB5729.4.13 |
介质耐压 | 包箔法，施加电压见规格参数，1min | 无击穿或飞弧 | GB5729.4.7 |
绝缘电阻 | DC 500±50V，1min | R≥1000MΩ | GB5729.4.6 |
负载稳定性 | 1000小时额定功率（室温） | R≤±（5%±0.1Ω） | GB5729.4.25 |
冷热冲击 | Mil-Std-202，方法107，条件C | R≤±（5%±0.1Ω） | GB5729.4.23 |
可焊性 | 260±10℃，2±0.5S | 沾锡面积不小于90% | GB5729.4.17 |
| 引出端强度 | 拉力：10N、10±1S；弯曲：2×90°，扭转：2×180° | R≤±（1%±0.05Ω） | GB5729.4.16 |
| 振动 | 10Hz~500Hz、0.75mm或98m/S²、6h | R≤±（1%±0.05Ω） | GB5729.4.22 |
| 断续过负荷 | 2.5倍额定电压通1S、断25S，1000次 | R≤±（2%±0.1Ω） | |
| 电阻温度系数 | 高于室温100℃、恒温30~40min | TCR≤±200PPM/℃ | |
| 温度快速变化 | -55±3℃、30min；155±3℃、30min 5次循环 | R≤±（1%±0.05Ω） | GB5729.4.19 |
| 稳态湿热 | 40±2℃、90~95%RH、56天 | R≤±（5%±0.1Ω） | GB5729.4.24 |
| 上限类别温度耐久性 | 155±2℃、1000h | R≤±（5%±0.1Ω） | |
意外过载 | 16、25倍额定功率电压，持续5±0.5min；或电阻器开路时为止 | 纱网圆筒不应燃烧 | GB5729.4.26 |
■ 客户选型 例如：RI40-1/2W-10M±5%T52编带
RI40 | 1/2W | 28M | F | T52 |
产品型号 | 功率 | 阻值 | 精度 | 封装 |
1/4W 1/2W 1W 2W 3W 5W | 10K2=10.2KΩ 1M=1MΩ 1G5=1.5GΩ | F(±1%) J（±5%） K(±10%) | S=散装 T52=编带 T63=编带 |
