■ 产品简述及特点
采用96%含量的陶瓷基片，片式（厚膜，无感设计）高压分压电阻器，HVD82U系列是一个三引出端的片式分压网络，其分压比为（R1+R2）/R2。（分压比可按客户要求定做，如1000:1、100:1等）广泛使用于行波管电源、雷达系统、X射线系统、分析设备和高分辨率CRT显示器等。
1、额定功率范围：0.3W~5.5W。
2、耐压范围：AC 5KV~AC 25KV 50Hz/5s。
3、精度范围： 1% ± 5% 。

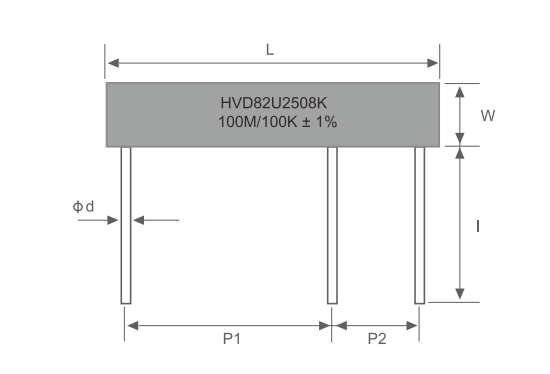

■ 产品尺寸图

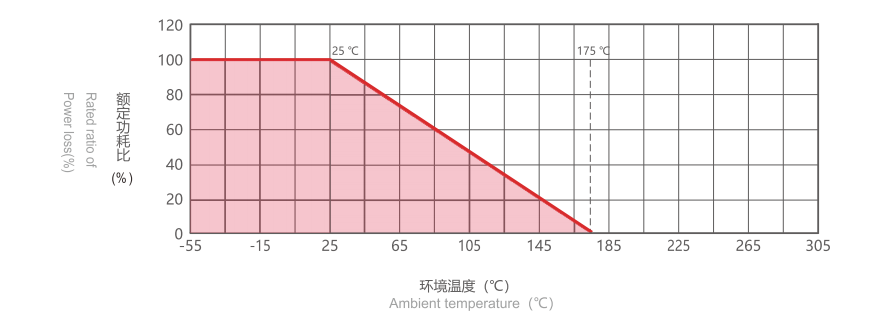

■ 降额曲线图
◆ 产品尺寸表尺寸单位：mm
型号 | 功率W（25℃） | 尺寸（MM） | 最大工作电压（KV） | 阻值公差 | |||||
| L±2 | W±2 | P1±0.5 | P2±0.5 | I±5 | φd±0.2 | ||||
| 2508 | 0.3 | 25.4 | 7.62 | 17.78 | 5.08 | 20 | 0.55 | 5.0 | F(±1%) J(±5%) |
*备注 客户有特殊要求，可以协商定制。
■ 性能指示
试验项目 | 性能要求 | 试验方法 | 试验标准 |
短时间过负载 | R≤±0.5% | 1.5倍额定电压，连续5秒钟 | GB5729.4.13 |
绝缘电阻 | R≥1000M Ω | DC 1000V | GB5729.4.6 |
相对温度系数 | 50PPM/℃（根据要求可达15PPM/℃） |
| GB5729.4.7 |
负载稳定性 | R≤±0.4% | 1000小时额定功率（室温） | GB5729.4.25 |
工作环境温度 | R≤±0.5% | -55°C~175°C | |
防潮能力 | R≤±0.5% | Mil-Std-202，方法106 | |
绝对温度系数 | ±100PPM/℃(25℃-85℃）其他温度系数要求可协商） |
|
■ 客户选型 例如：HVD82U2508K100M/100KF（HVD82U, 尺寸 25×8，±100ppm/℃，100MΩ/100KΩ,±1%）
HVD82U | 2508 | K | 100M/100K | F |
产品型号 | 尺寸（长*直径） | 温度系数 | 阻值 | 精度 |
2508=25×8 2513=25×13 | K=±100PPM | 100M/100K=100MΩ/100KΩ | F(±1%) J（±5%） |
