■ 产品简述及特点
NCR 是国产定制 SMT 功率厚膜片阻系列，常规贴片功率加强款，NCR主打中，大功率、SMT 贴装、普通厚膜（非高压无感），适合电源预载电阻器、不间断电源系统、缓冲器和脉冲处理电路、脉冲发生器负载电阻器、浪涌电流保护。

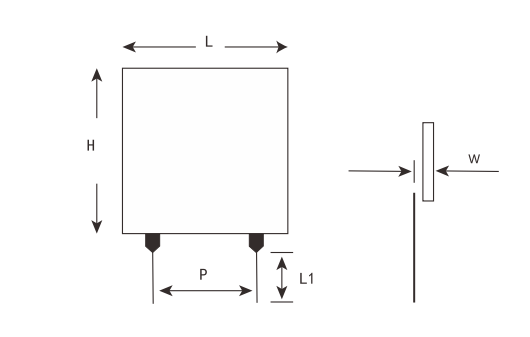

■ 产品尺寸图

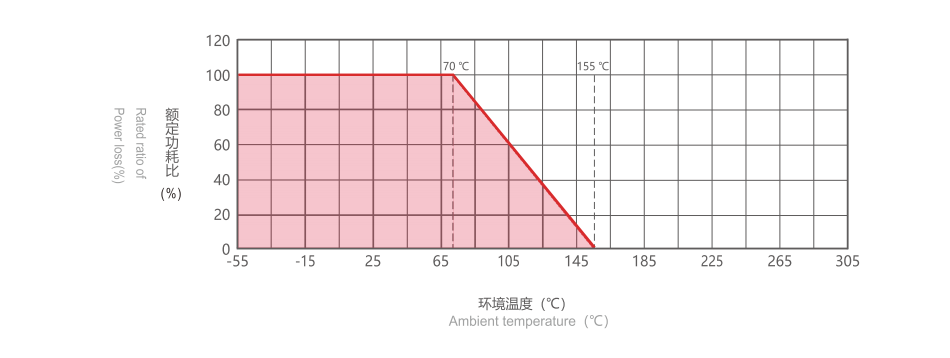

■ 降额曲线图
◆ 产品尺寸表尺寸单位：mm
型号 | 瓦数 | 阻值 | 尺寸（MM） | ||||
| L±2 | H±2 | W±0.2 | P±1 | L1±0.5 | |||
| NCR | 5 | 1R-200K | 12.7 | 25.4 | 2.35 | 5.08 | 10.16 |
| 10 | 25.4 | 25.4 | 2.35 | 20.32 | 10.16 | ||
*备注 客户有特殊要求，可以协商定制。
■ 性能指示
试验项目 | 性能要求 | 试验方法 |
| 最大工作电压 | 300Vac,500VDC |
|
| 工作温度范围 | -55~+155℃ | -55~+155℃ |
负载寿命 | △R±2% | 70℃，90分钟开，30分钟关，1000小时 |
耐湿测试 | △R±0.5% | 温度85℃，湿度50%，直流0.1W，1000小时 |
温度循环 | △R±0.5% | -55℃，30分钟，+155℃，30分钟，5次循环 |
耐焊接热 | △R±0.25% | 260±5℃，10秒 |
可焊性 | 最低95%覆盖率 | 230±5℃，5秒 |
■ 客户选型
产品型号 | 功率/尺寸 | 阻值 | 精度 |
| NCR | 5W 10W 50*25 25*34 | 3R9=3.9Ω 100R=100Ω 20K=20KΩ | F(±1%) J（±5%） K(±10%) M(±20%) |
