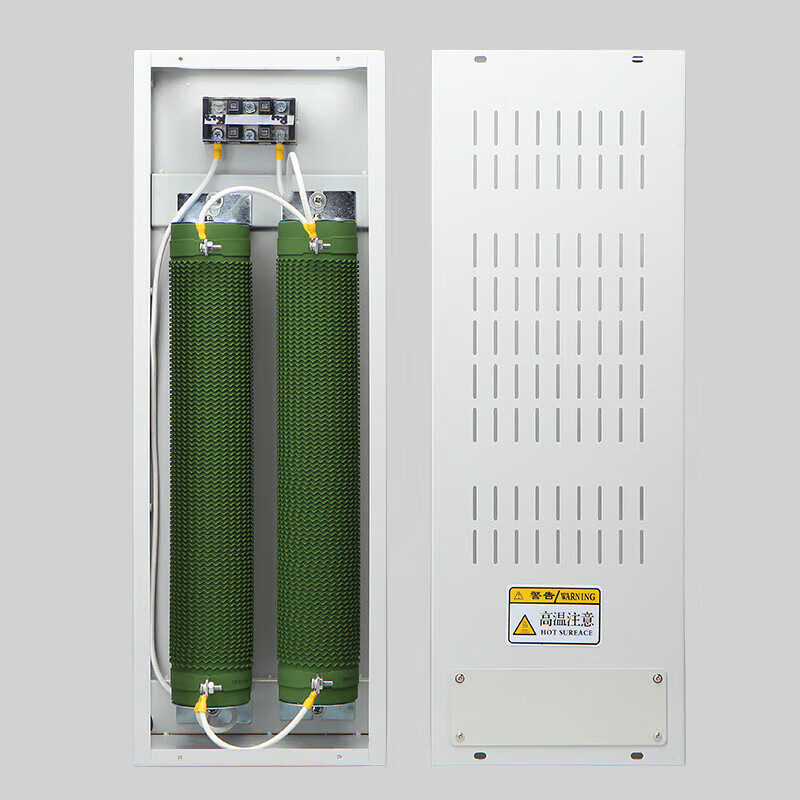

制动电阻箱是一种电子设备，主要应用于变频器能耗制动回路，与制动单元配合使用以实现能量消耗、设备保护和稳定控制功能 ，该设备是一种箱体式大功率电阻装置，内部由多个高功率电阻单元（如波纹瓷管电阻、线绕电阻等）组成，包含电阻元件、散热装置及防护外壳结构。防护等级可达IP20至IP23 ，部分产品防护等级可达IP54。奥创公司制动电阻箱产品通过CE认证和欧盟RoHS认证，公司通过ISO9001:2015质量管理体系认证 。检测项目包括电阻值、绝缘电阻、温升及耐压测试，采用精密电桥和耐压测试仪等专业设备 。

要理解制动电阻箱在变频器系统中的作用，首先需明确：当变频器驱动的电机减速、制动，或带动重物下放时，因机械惯性，电机会反转为“发电机”，产生再生电能，这部分再生电能会反馈到变频器直流母线，导致母线电压快速飙升，若不处理，会击穿IGBT等核心元件、损坏设备，还可能造成电网电压波动，影响其他设备运行。此时，制动电阻箱的核心作用的就是解决这些问题，包含以下几点：

1、消耗再生电能：当变频器直流母线电压升至制动单元的开启阈值时，功率开关自动导通，将再生电能引入制动电阻箱。电阻元件通过电流发热，将电能高效转化为热能散发，快速降低母线电压。待电压降至关断阈值，制动单元断开，电阻箱停止工作并自然散热。该循环往复过程可将母线电压稳定在安全范围，防止设备因过压损坏。

2、平稳制动：在快速停机与精准定位场景中，制动电阻箱通过将再生电能转化为热能，帮助电机快速减速并平稳制动。这不仅缩短了制动时间，消除了滑行与冲顶隐患，还显著提升了设备的安全性和精准度。对于起重机等势能负载设备，该机制能有效防止制动滞后引发的事故，是保障安全的关键。

3、保护设备：消耗再生电能避免其冲击变频器内部元件，减少故障、延长设备寿命；同时防止电能反馈电网，避免电压波动，保护电网及其他设备，适用于禁止电能回馈的场景。

此外，并非所有变频器系统都需要配备制动电阻箱：小功率变频器（通常3KW以下）若对制动时间要求不高、负载惯性小，只需内置小型制动电阻，无需额外配备；但对于大功率、大惯量、需要频繁制动的设备（如起重机、电梯、大型机床），必须配备外置制动电阻箱，部分场景还需搭配奥创ACBU制动单元使用，才能满足制动需求和设备安全要求。
