高压变频、静电除尘设备RTP大功率电阻实战案例(图文)

电阻元器件源头厂商-奥创电子今天为大家讲讲RTP无感厚膜电阻在高压变频和静电除尘设备中的实战案例。想要获取高压电阻湿热可靠性测试报告、现场爬电故障整改方案及高压分压、限流、泄放电阻选型、非标定制需求，欢迎留言对接技术工程师一对一解答！

高压变频系统、静电除尘高频高压电源工况具备高频脉冲、高压尖峰、储能电容量大、频繁启停的特点。传统线绕铝壳电阻因寄生电感大、高频响应差、抗脉冲能力弱，长期使用易出现发热烧毁、残压超标、设备误跳闸等问题。RTP厚膜无感大功率电阻凭借无感特性、高频稳定性、强脉冲耐受能力，成为该类设备泄放、缓冲、残压释放的核心优选器件。下面奥创小编将为您介绍两套工业落地实战改造案例，完整还原工况痛点、选型逻辑、改造方案与实测效果。

案例一：水泥厂静电除尘高频高压电源泄放改造案例

1. 项目工况与原有故障

某大型水泥厂窑尾ESP静电除尘设备，搭载100kHz高频高压除尘电源，直流母线电压800V，母线储能电容总容量4700μF，设备24h连续运行，每日多次启停、闪络保护动作。设备改造前采用传统RX24铝壳线绕功率电阻作为母线残压泄放电阻，长期存在三大核心故障：

①高频工况下线绕电阻寄生电感引发高频谐振，母线频繁出现瞬时高压尖峰，最高峰值突破1200V，导致高压电源IGBT模块、整流单元频繁击穿，年均更换模块6-8次；

②线绕电阻高频发热严重，自然散热工况下温度超150℃，阻值漂移严重，泄放效率大幅下降，设备停机后母线残压长时间留存，远超安全标准，存在极大检修触电风险；

③电阻频繁过热烧毁，平均3个月需更换一次电阻，设备停机检修频繁，除尘系统稳定性差，烟气排放超标风险高，运维成本居高不下。

2. 核心改造选型

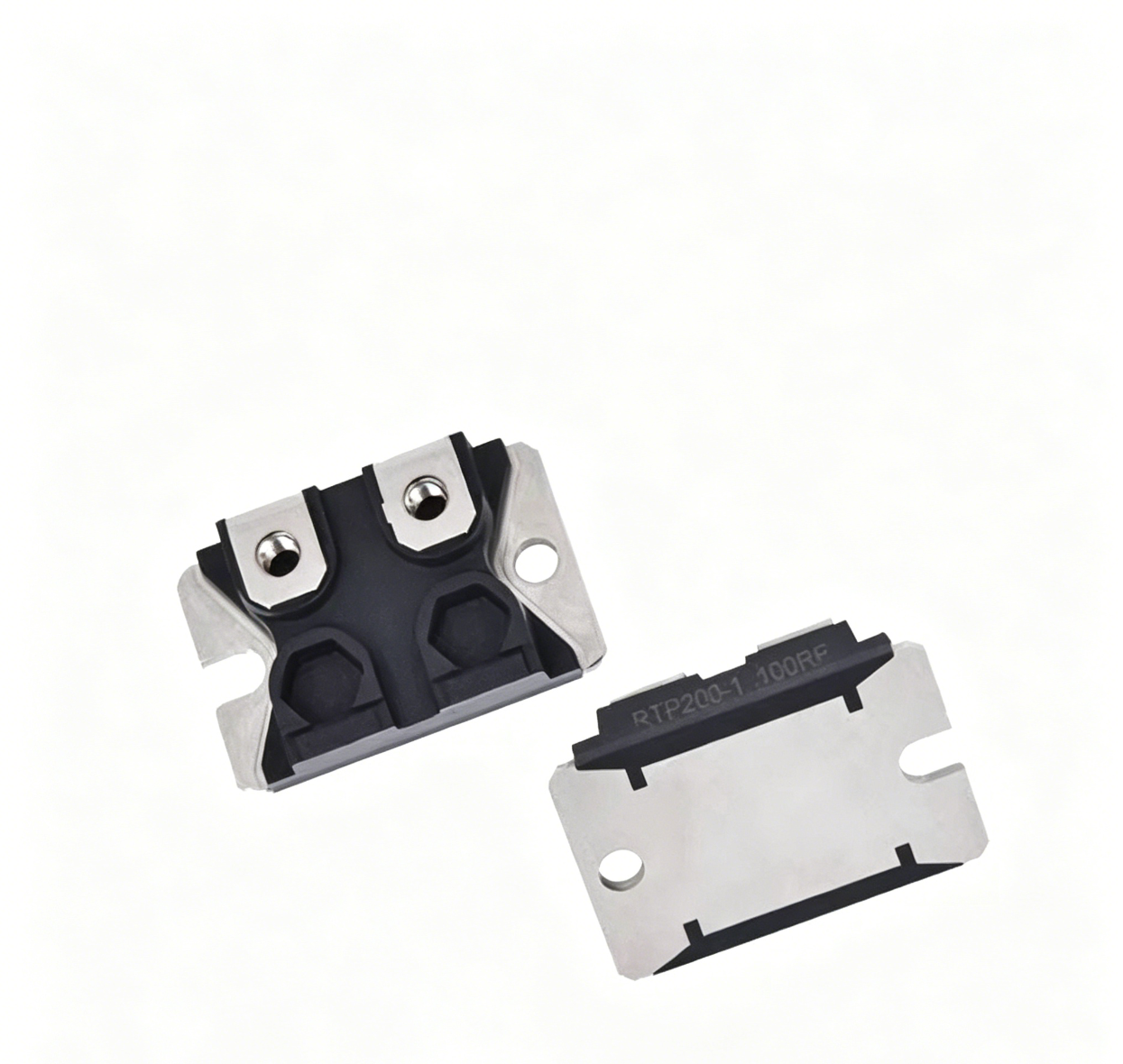

结合静电除尘高频高压、脉冲闪络频繁的工况，选用RTP200大功率无感厚膜电阻，选型核心依据：

（1）工况适配：RTP系列纯厚膜印刷工艺，无绕线寄生电感，完美适配100kHz高频工作场景；

（2）功率与耐压匹配：选用RTP200（200W额定功率），耐压800V，完全覆盖母线800V工作电压，可承受闪络瞬间超大脉冲能量；

（3）泄放效率达标：匹配阻值200Ω，依据电容泄放公式E=0.5CV²、T=RC，可实现设备停机后5s内母线电压降至60V安全阈值以下，满足工业安全检修标准；

（4）安装适配：TO-247标准封装，兼容原有电阻安装位，无需改动PCB布局与机柜结构，加装标准散热片+导热硅脂，满足长期满负荷散热需求。

3. 改造实施方案

1. 拆除原有RX24铝壳线绕泄放电阻，清理安装基座，平整散热接触面；

2. 固定RTP200-200R-J大功率泄放电阻，涂抹高导热硅脂，锁紧散热片，保证无虚位、无松动，确保散热性能；

3. 采用并联接线方式，将RTP电阻并联于直流母线储能电容两端，作为常态残压泄放+故障闪络能量吸收单元；

4. 整机通电调试，监测母线电压波形、电阻温升、设备启停及闪络保护动作状态，校准泄放时间参数。

4. 改造后实测效果

1. 高频干扰彻底消除：母线电压波形平稳，无高频谐振尖峰，IGBT、整流模块击穿故障完全解决，设备核心器件零损坏；

2. 泄放性能稳定：设备停机后4.2s即可将母线残压降至安全电压以下，满足检修安全规范，彻底杜绝残余高压触电隐患；

3. 运行温升可控：满负荷连续运行72h，电阻稳态温升仅65℃，无阻值漂移、无过热老化，性能稳定；

4. 运维成本大幅降低：改造后设备连续稳定运行18个月，无电阻损坏、无设备停机检修，除尘系统运行稳定性大幅提升，烟气排放持续达标。

案例二：钢铁厂除尘风机高压变频柜泄放缓冲改造案例

1. 现场工况与原有缺陷

某钢铁厂转炉一次除尘风机配套10kV高压变频柜，变频系统直流母线电压600V，风机频繁调速、重载启停，电网偶尔出现电压波动、瞬时浪涌。原设备采用普通功率电阻作为母线缓冲与故障泄放单元，长期存在以下问题：

①变频调速换相过程中产生高频电压尖峰，普通电阻无感性能差，无法快速吸收脉冲能量，导致变频柜过压保护频繁误动作，风机无故停机，影响转炉除尘连续作业；

②电网浪涌、负载突变时，电阻抗脉冲能力不足，频繁击穿失效，导致母线残压无法正常释放，变频模块报警锁机；

③原有电阻体积大、散热差，机柜内部积热严重，加剧周边电气元件老化，整套变频系统故障率居高不下。

2. 针对性选型方案

针对高压变频高频换相、频繁负载波动、脉冲冲击强的工况，选用RTP100无感功率电阻组成缓冲泄放单元：

1. 型号选型：RTP100-100R-F（100W、100Ω、±1%高精度），耐压700V，冗余覆盖600V母线工作电压，抗瞬时浪涌、脉冲冲击能力强；

2. 结构优势：TO-247紧凑封装，占用机柜空间小，解决原有铝壳电阻体积大、积热严重的问题；

3. 性能适配：高精度阻值保证泄放、缓冲参数稳定，无感结构可快速吸收变频换相尖峰，抑制高频电磁干扰，适配变频9kHz频段高频干扰抑制需求。

3. 改造落地细节

1. 在高压变频直流母线侧并联RTP100电阻，作为常态残压泄放、换相尖峰吸收、电网浪涌缓冲一体化单元；

2. 标准化安装散热组件，优化机柜风道，规避积热问题，保障电阻长期重载运行稳定性；

3. 配合变频控制系统调试，优化泄放响应逻辑，匹配风机调速、启停工况，消除过压误保护逻辑冲突。

4. 改造后落地成效

1. 设备停机故障清零：变频换相尖峰、电网浪涌被快速吸收，过压误跳闸、锁机故障彻底解决，除尘风机实现连续稳定运行；

2. 系统抗干扰能力提升：有效抑制变频高频传导骚扰，周边PLC、传感器无信号干扰、数据跳变问题，整套自控系统精度提升；

3. 器件寿命大幅延长：电阻长期低温稳定运行，无老化失效，变频模块、电容等核心器件工况环境优化，设备整体使用寿命提升60%以上；

4. 生产效率提升：彻底解决风机无故停机问题，转炉除尘作业连续性达标，满足钢铁生产环保与产能双重要求。

两大案例通用选型与施工总结

1. 工况适配准则：高压变频、静电除尘均为高频高压脉冲工况，严禁采用传统线绕有感电阻。优先选用RTP无感厚膜电阻，可从根本上杜绝高频谐振、电压尖峰等故障，适配高频动态工作场景。

2. 功率冗余选型准则：针对除尘、变频类脉冲冲击工况，选型功率需预留1.5–2倍安全冗余。母线电压800V以内的常规稳态工况，可选用RTP100；设备频繁闪络、存在强脉冲冲击的严苛工况，优先选用耐冲击、高功率的RTP200，保障长期稳定运行。

3. 安装散热规范：RTP功率电阻工作发热量集中，必须配套专用散热器并涂抹导热硅脂，禁止裸板空载使用。高温、密闭机柜工况下，需优化设备通风散热结构，有效规避高温导致的阻值漂移、功率衰减、器件老化失效等问题。

4. 安全泄放规范：电阻阻值选型严格遵循5T电容泄放原理，保障设备停机后母线储能可快速释放，短时间内降至安全电压范围，完全满足工业电气检修安全规范，杜绝残余高压安全隐患。
