玻璃釉电阻原理与选购指南

一、基础认知

1.基本定义与结构组成

玻璃釉电阻是以高绝缘陶瓷（陶瓷棒、陶瓷片）为基体，将金属氧化物导电微粒、玻璃粉末、粘合剂调配成专用釉料浆料，通过印刷、涂覆工艺附着在陶瓷基体表面，经高温烧结固化形成电阻膜层，再搭配两端电极、保护层构成的无源电阻元件。

其核心结构分为四层：

陶瓷基体：具备高绝缘、高导热、耐高温、低膨胀特性，杜绝漏电同时快速散热，支撑整体结构稳定。

金属电极：两端引出导电端，保障电路连接的导通性与焊接可靠性。

玻璃釉电阻膜：由二氧化钌等贵金属氧化物导电微粒与玻璃釉粘结而成，决定电阻基础阻值与电气性能。

防护釉层：表层致密玻璃保护层，隔绝湿气、氧化、粉尘与轻微机械损伤，提升元件耐候性与稳定性。

2.工作原理

玻璃釉电阻利用导电材料的固有电阻特性工作。通电时，电流在金属氧化物微粒间穿行，材料本身和颗粒缝隙会对电流形成阻碍，以此实现分压、限流等基础作用。它采用玻璃釉作为粘结载体，高温烧制后内部结构紧实，导电微粒分布均匀，受温度、潮气、使用老化的影响极小。表层釉质还能隔绝外界环境，保护导电层不被氧化损坏，长期使用也能维持精准、稳定的阻值表现。

二、核心特性

阻值范围极宽：可实现从几十欧姆到数百兆欧的超高阻值覆盖，尤其适配高阻精密电路，弥补普通电阻高阻段性能短板。

耐候性强：防潮、防腐蚀、抗氧化、抗振动，适应潮湿、多粉尘、高低温交替的复杂工业环境，使用寿命长。

耐温性能优异：工作温度可达200℃以上，耐高温老化，高温环境下阻值漂移极小，适配高温工控、车载、工业设备场景。

耐高压、绝缘性好：致密玻璃釉层绝缘性能优异，可承受数千伏高压，不易击穿，适配高压稳压、分压、静电防护电路。

温度系数极低：温度变化时阻值稳定性极强，满足精密测量电路需求。

体积小巧：结构紧凑，贴片、封装型号适配小型化、高密度集成电子设备。

三、常见分类

1.按封装形式分类

贴片式玻璃釉电阻：体积微型化，适合精密小家电、数码设备、集成电路板。

直插式玻璃釉电阻：引脚式封装，功率、耐压规格更丰富，通用性强，多用于工控设备、电源电路、高压模块。

2.按功能场景分类

常规精密型：低温度系数、低阻值漂移，适配精密测量、仪器仪表、信号调理电路。

高压专用型：强化绝缘釉层，耐压等级高（可达2000V以上），多用于高压分压、高压滤波、静电泄放电路。

高温专用型：优化烧结工艺与釉料配方，耐受极限温度更高，适配车载、航空、工业高温设备。

四、选购指南

1.优先匹配核心电气参数

标称阻值：按照电路设计阻值精准选型，高阻电路优先选用玻璃釉电阻，避免普通电阻高阻温漂大、稳定性差的问题。

阻值精度：普通工控电路可选±5%常规精度；精密仪器、测量电路需选±1%、±0.5%高精度规格，杜绝阻值偏差影响电路精度。

额定功率：常规电路预留1.5-2倍功率余量，避免长期满功率工作加速老化；高压、脉冲电路需进一步放大功率余量，适配瞬时功率冲击。

耐压等级：高压分压、电源高压端电路，必须核对电阻最大承受电压，优先选用专用高压玻璃釉电阻，禁止普通型号替代，防止高压击穿。

温度系数：高低温交替、精密电路优先选择超低温漂型号，保障全温度区间阻值稳定。

可靠性与认证：检查品牌生产标准，如是否通过行业测试，确保长期稳定性。

环境适应性:潮湿或多尘环境需侧重防潮性能，玻璃釉电阻是优选。

2.适配应用场景选型

精密电子、仪器仪表：选精密型玻璃釉电阻，高精度、温漂与老化漂移低，阻值稳定一致，保证测量、采样精准。

高压电源、工控设备：选用直插式玻璃釉电阻，考量耐压、绝缘性能与抗脉冲能力，适配高压分压、泄放、稳压场景。

车载、户外工业设备：选用耐高温、防潮、抗振动的工业级玻璃釉电阻，耐受高低温交替、潮湿粉尘环境，提升设备续航稳定性。

小型数码、集成设备：选用贴片式微型玻璃釉电阻，兼顾性能与空间适配性，满足设备小型化设计需求。

3.避坑注意事项

禁止以普通碳膜、金属膜电阻替代玻璃釉电阻用于高阻、高压、高温场景，易出现温漂过大、击穿、老化失效等问题。不盲目追求高精度，普通民用电路选用高精度型号会增加成本，造成性能冗余浪费。批量选型需关注产品一致性，避免不同批次阻值、温漂偏差过大，导致设备批量性能不稳定。

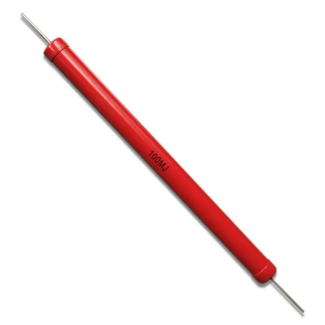

4.合格产品示例：奥创RI80高压玻璃釉电阻

在众多选项中，奥创品牌的RI80高压玻璃釉电阻体现了上述选购要点。其采用厚膜金属釉膜+陶瓷芯结构，搭配玻璃釉涂层，耐压高达100kV，防潮防湿性能优异，适配工业控制、脉冲电路及高压设备场景。额定功率10W满足中等功率需求，标称阻值覆盖100Ω~2000MΩ，温度系数≤±400ppm/℃，允许偏差可选±1%~±5%，契合高压应用高精度标准。圆柱形棒状设计便于插件与固定安装，无感蛇形绕制结构让它在交直流及脉冲电路中表现稳定，是高压电路设计的可靠优选。
