医疗X光高压电源配套RI82片式无感高压电阻选型设计方案(图文)
电阻元器件源头厂商-奥创电子今天为大家讲讲医疗X光高压电源配套RI82片式无感高压电阻的选型设计方案，想要获取高压电阻湿热可靠性测试报告、现场爬电故障整改方案及高压分压、限流、泄放电阻选型、非标定制需求，欢迎留言对接技术工程师一对一解答！
一、方案概述
X光高压电源是医疗影像设备的核心供电单元，具备高压直流输出、高频脉冲工作、瞬时大电流冲击、连续长时间运行的工况特点，对配套电阻的耐压性、无感特性、温漂稳定性、抗脉冲能力及医疗级可靠性有着严苛要求。RI82系列片式无感高压电阻采用玻璃釉厚膜蛇形无感结构设计，寄生电感极低、耐压等级高、阻值覆盖范围广，可完美适配X光高压电源的分压采样、限流保护、高压泄放、负载匹配等核心电路场景，是医疗X光设备高压系统的专用配套元件。本方案结合医疗设备行业标准与X光电源实际工况，完成RI82电阻的参数选型、结构适配、电路设计及可靠性校核，保障设备稳定、安全、合规运行。
二、X光高压电源工况及电阻应用需求
2.1核心工况特征
医疗X光高压电源常规工作电压为50kV-150kV，高频工作频率20kHz-100kHz，工作模式为间歇脉冲工作+长时间待机，设备运行环境温度10℃-40℃，湿度30%-75%，且需满足医疗设备绝缘耐压、防爬电、抗电磁干扰的强制要求。设备工作过程中会产生瞬时高压脉冲、电容充放电冲击电流，普通贴片电阻易出现击穿、发热烧毁、寄生电感干扰波形、阻值漂移等问题，无法满足使用需求。
2.2电阻核心应用需求
无感特性：高频脉冲工况下寄生电感必须极小，避免干扰高压波形、产生谐振尖峰，保障X光输出剂量精准稳定；
超高耐压：需耐受千伏级高压，杜绝层间击穿、表面爬电，适配高压分压、泄放电路；
高稳定性：低温漂、低阻值偏差，长期连续工作阻值漂移小，保证高压采样精度；
抗脉冲冲击：可承受开机浪涌、瞬时高压脉冲冲击，耐过载能力强；
医疗级可靠性：绝缘性能优异、防潮防腐蚀，满足医疗设备安规认证要求，适配医用严苛环境。

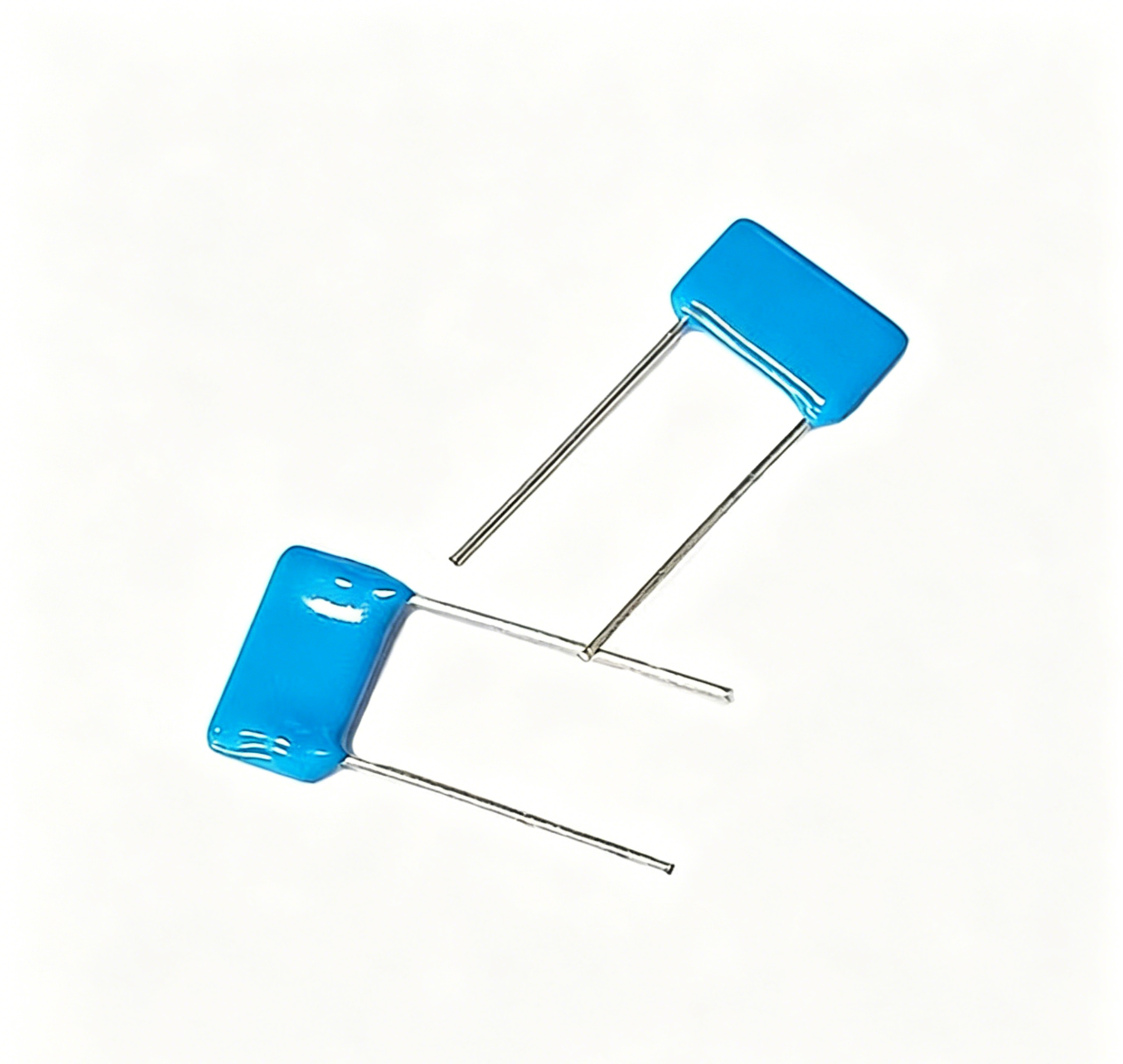

三、RI82电阻产品核心特性适配分析
无感结构设计：采用蛇形曲折电阻皮膜图案，电流双向对冲抵消寄生电感，实现近乎无感特性，寄生电感＜5nH，高频工况下无波形畸变、无谐振干扰，适配X光电源高频工作模式；
超高耐压性能：单颗电阻最高耐压可达30kV，支持多颗串联分压扩容，可满足150kV以内X光高压电源的电压匹配需求，陶瓷基体+全包封绝缘结构，有效杜绝爬电、击穿风险；
宽参数覆盖：功率覆盖2W-30W，阻值范围10kΩ-1000MΩ，精度可选±0.5%、±1%，温漂系数≤±50ppm/℃，可满足精准采样、限流、泄放等不同电路需求；
优异工况适应性：厚膜结构导热性能好，耐高温、抗脉冲过载，可承受高频次充放电冲击，长期工作阻值稳定性高，无老化漂移失效问题；
贴片式集成设计：片式SMD封装，体积小巧，适配电源小型化集成设计，焊接一致性好，便于批量生产，同时满足医疗设备紧凑化布局需求。
四、分场景精准选型设计
4.1高压分压采样电路
该电路用于实时采集高压输出电压，反馈至主控系统调节X光输出剂量，对电阻精度、温漂、稳定性要求极高，是保障影像成像质量的关键。
选型参数：阻值100MΩ-500MΩ，精度±0.5%，温漂≤±25ppm/℃，单颗耐压20kV，功率5W；
设计方案：采用多颗RI82电阻串联分压，分摊整体高压，避免单颗电阻超压运行。以150kV高压电源为例，采用8颗20kV耐压电阻串联，单颗均分电压18.75kV，预留1.2倍耐压安全余量；
核心要求：选用精密无感款，杜绝寄生电感导致的采样波形失真，保障电压采样误差＜0.3%。
4.2高压泄放电路
设备断电后，高压电容残留电压需快速泄放，避免高压残留引发安全隐患，要求电阻耐压高、功耗适配、响应速度快。
选型参数：阻值10MΩ-50MΩ，精度±1%，功率10W，耐压25kV；
设计方案：并联于高压储能电容两端，断电后快速消耗残留电能，控制泄放时间≤3s，适配医疗设备断电安全规范；
核心要求：优先选用大功率、高耐压型号，耐受断电瞬间高压冲击，长期待机无漏电、无老化失效。
4.3开机限流保护电路
X光电源开机瞬间存在电容浪涌电流，易击穿开关器件、高压模块，需通过电阻限流缓冲，抑制瞬时冲击电流。
选型参数：阻值100kΩ-1MΩ，精度±1%，功率15W，耐压15kV；
设计方案：串联于高压输入前端，缓冲开机浪涌，降低电路冲击应力，设备正常启动后电路旁路，减少电阻长期功耗损耗；
核心要求：具备优异的抗脉冲过载能力，可承受高频次开机冲击，无感设计避免启动瞬间波形振荡。
4.4高压负载匹配电路
用于平衡高压输出负载，稳定输出电流电压，避免空载、轻载工况下电压波动，保障X光输出稳定性。
选型参数：阻值5MΩ-20MΩ，精度±1%，功率20W，耐压20kV；
设计方案：并联于高压输出端，作为假负载稳定工况，适配设备间歇工作模式，抑制电压波动；
核心要求：耐高温、低功耗漂移，连续工作发热均匀，无局部过热击穿问题。
五、系统设计关键要点
5.1耐压余量设计
医疗高压设备需预留充足安全余量，所有RI82电阻工作电压不得超过额定耐压的80%，高压串联电路需均匀分配电压，避免单颗电阻过载；针对脉冲高压工况，额外预留1.3倍脉冲耐压余量，抵御瞬时电压尖峰冲击。
5.2无感特性优化
全程选用标准蛇形无感结构RI82电阻，禁止使用普通绕线、普通厚膜电阻；高频电路中杜绝电阻并联寄生电容、串联寄生电感叠加，保障20kHz-100kHz工作频段内波形无畸变、无电磁干扰，满足医疗设备EMC合规要求。
5.3散热与布局设计
RI82电阻为片式贴片结构，贴合PCB敷铜散热，大功率型号需预留散热铜箔区域，避免多颗大功率电阻密集布局；工作环境温度严格控制在-20℃~+70℃，高温工况下按规格书进行功率降额使用，杜绝过热老化。
5.4绝缘与防爬电设计
电阻本体全包封绝缘，PCB布局时高压电阻引脚、间距满足医疗高压绝缘规范，预留≥3mm爬电距离；整机做防潮绝缘处理，避免潮湿环境下表面漏电、爬电击穿，适配医用洁净、恒温恒湿工作环境。
六、可靠性校核与合规验证
6.1电气性能校核
选型后完成参数校核：寄生电感≤5nH，阻值长期漂移≤0.5%/1000h，耐压无击穿、无闪络，脉冲冲击10000次后参数无异常，高频工作无波形畸变。
6.2环境可靠性验证
适配医疗设备环境要求，通过高低温循环、湿热老化、振动测试，电阻结构无开裂、阻值无漂移、绝缘性能无下降，满足医用设备长期连续运行可靠性要求。
6.3行业合规性
选用的RI82电阻符合医疗电子安规标准，无有害物质，绝缘、耐压、抗干扰性能满足医用X光设备检测规范，可助力整机完成医疗器械认证。
